Kunststof Kozijnen en ramen: algemene informatie

Ramen en Kozijnen:

De kunststof ramen staan bekend als draai kiep ramen, dit betekend dat een raam open kan en op een kiep stand, het raam komt van boven naar voor. Op deze kiepstand klik het raam vast zodat deze niet dicht kan klappen met bijvoorbeeld tocht.

Onze draaikiep ramen hebben naast de volledige kiepstand ook standaard zonder meerprijs nog een kierstand waarbij het raam vast gezet kan worden op een kleinere kier voor bijvoorbeeld nachtventilatie.

De kunststof ramen draaien in nederland allemaal naar binnen open, in duitsland draaien de meeste ramen naar buiten. Wanneer je kozijnen koopt van een leverancier die ze uit duitsland importeert heb is er grote kans dat de ramen naar buiten open gaan, nadeel is hiervan dat de scharnieren (niet verstelbaar) aan de buitenkant zitten en dat het dus inbraakgevoeliger is. Een ander nadeel is dat de ramen dan niet op een kiepstand kunnen. Dit zijn dan meteen twee redenen dat wij geen naar buitendraaiende ramen maken.

Het draaikiep raam is op de kierstand voor bijvoorbeeld nachtventilatie

Een overzicht van de standen van de bedienings kruk

Foto 4) Kierstand: Kleine kier Stand voor bijvoorbeeld nachtventilatie.

Foto 3) Kiepstand: Stand voor Constante Ventilatie.

Foto 2) Open stand: Krachtige ventilatie of reiniging van het glas.

Foto 1) Dicht stand: Gesloten.

Foto's van Kozijnen:

Kusnstof Kozijnen met draaikiep ramen erin

Kozijn met 1 draaikiep raam en een vast glas gedeelte.

Badkamer raam met naar buiten draaiend uitzetraam ivm tegelwerk aan binnenzijde.

Slaapkamerraam, niet te zien dat het kunststof is

Kozijn met draaikiepraam dat nu op kiepstand staat en vast glas gedeelte.

Nieuwe verhuisramen door zwetsloot kunststof kozijnen Fabriek, houd de ouderwetse stijl aan

Kozijn met draaikiepraam dat nu op kiepstand staat en vast glas gedeelte, ernaast een badkamer raam met naar buiten draaiend uitzetraam ivm tegelwerk aan binnenzijde.

Kozijn met draaikiepraam met daarin een inzethor en vast glas gedeelte

Keukenraam vervangen incl ventilatie rooster die ook doorloopt in het vaste bovenlicht.

Kozijn met 1 draaikiep raam en een vast glas gedeelte van binnen gezien

Kozijn met 1 draaikiep raam en een vast glas gedeelte van binnen gezien. Onder het draaikiep raam een extra stukje glas zodat het draaikiep raam niet te dicht over de vensterbank gaat

Een schuin raam vervangen in een kunststof uitvoering

Garage deur vervangen voor een kozijn met borstwering van stapel schrootjes panelen, 2 draaikiep ramen en een ventilatie rooster.

Keuken kozijn met donkergroen draaikiep raam en een ventilatie rooster

Nog een keuken kozijn met donkergroen draaikiep raam en een ventilatie rooster,

Kozijn met tussenpaneel waar een muur achter zit. Roosters in de draaikiep ramen.

Keuken kozijn met een blauw houtnerf draai kiep raam.

Kozijn Profiel:

Onze kozijnen zijn gemaakt van het Gealan kozijnprofiel. Hierin zijn twee verschillende series (Links)De S3000 Holland verdiepte serie van Gealan is op de nederlandse markt aangepast door de diepte van 115mm en het glas dat 70mm terug ligt ten op zichte van de voorzijde van het profiel (Rechts)De S3000: vlakke serie van Gealan die 62mm diep is waarbij het glas 10mm terug ligt ten op zichte van de voorzijde van het profiel.

Meer informatie over Kozijn profielen

Een aantal jaar geleden was vlak profiel (ook wel T-Profiel genoemd, rechter foto hierboven) het meest gebruikte kozijnprofiel. Iedereen zal hiervan zeggen dat het lelijk is en totaal niet op hout lijkt, vaak is dit profiel ook spierwit. Dit kozijnprofiel word nog steeds leverbaar. Nu heeft bijna elk profielmerk een verdiept holland profiel in zijn programma wat speciaal is afgestemd op de nederlandse markt voor de renovatie, maar ook voor de nieuwbouw en bedrijfspanden.
Verdiept profiel heeft een lange schuine kant waarbij het glas terugligt ten op zicht van de voorkant van het profiel in tegenstelling tot vlak profiel wat gewoon recht is en waarbij het glas nagenoeg gelijk ligt met de voorkant van het profiel.

Verschil tussen verdiept en vlak profiel detail

Verdiept Gealan profiel wat vele malen mooier is dan het vlakke witte kozijn van een aantal jaar geleden

Kozijn Profiel met of zonder aanslag:

Wij kunnen kozijnen uitgevoerd in S3000 en de S3000 Holland, beide leveren met aanslag (1e foto) en zonder aanslag (2e foto).

Hieronder proberen we duidelijk te maken wat de aanslag inhoud, wat het verschil is met een kozijn zonder aanslag en wat wij aanraden.

Een detail van een 115mm kozijnprofiel met aanslagdichting

Een detail van een 115mm kozijnprofiel zonder aanslagdichting

Een kozijn met aanslag heeft rondom een rand (aanslag) die 19mm uitsteekt aan de zijkant van het kozijn. In de negge word op het metselwerk een stelkozijn met een dikte van 18mm van bijvoorbeeld hout, waterpas en evenredig (al dan niet rondom) bevestigd. Over dit stelkozijn word het kunststof kozijn bevestigd met door ons meegeleverde montage schroeven en ankers. Het kunststof kozijn overlapt met de 19mm aanslag het stelkozijn waarbij een geintegreerd dichtingsrubber zorgt dat het kozijn water en tochtdicht is.

Het is dus niet de bedoeling dat de aanslag de voorkant van het metselwerk overlapt zoals op onderstaand 3D detail duidelijk word gemaakt.

Hierboven een detail van een kozijnprofiel met aanslag voor plaatsing met een stelkozijn waarbij duidelijk word gemaakt hoe een profiel met aanslag wel en niet word toegepast.

Bij een kozijn zonder aanslag word dit stelkozijn niet gebruikt en komt het kozijn direct op de steen en word ook in de steen gemonteerd. In sommige gevallen word een profiel zonder aanslag ook gebruikt wanneer er twee kozijnen tegen elkaar worden gekoppeld. Er kan bijvoorbeeld worden gekozen om alleen de onderdorpel zonder aanslag en de rest met aanslag te nemen.

Onze ervaring is dat 95% van de kozijnen een aanslag heeft en wij adviseren ook een kozijn met aanslag omdat:

Het stellen met een stelkozijn makkelijker en preciezer is.

Het profiel met aanslag tocht en waterdichter is door oa de dichting in de aanslag.

Het profiel is 19mm breder waardoor de scharnieren van bijvoorbeeld een raam of deur minder snel tegen de binnenzijde van de negge aan knelt of zelf niet helemaal open kan.

Een waterdorpel of stenen waterslagen bij de onderdorpel van een kozijn makkelijker onder de aanslag kunnen worden verwerkt.

Boren direct in de steen kan misgaan doordat men in de voeg zit, een steen barst of is hol. Er moet dan een nieuw extra gat in het kozijn worden geboord.

Kleuren, houtnerf en acrylcolor:

Info over kleuren vind u hier

Voorgeboorde montage gaten:

In de fabriek boren wij de montage gaten voor zodat tijdens de montage van de kozijnen op het werk niet meer uit de hand geboord hoeft te worden, dit bespaard tijd en moeite tijdens de montage. De montage gaten komen aan de boven en zij kanten en met de onderstaande bouten word het kozijn vastgeschroeft. Aan de onderkant komen geen montage gaten omdat er anders water bij in de staalversterkings kamer kan komen waardoor dit kan roesten. Daarvoor leveren wij onderstaande kozijn ankers mee die onder het kozijn worden gehaakt.

Afstandschroeven voor zij en bovenkant van kozijn

Meer info

Draaiende delen uitgevuld:

Draaiende delen moeten worden uitgevuld met het glas door middel van glasblokjes om te voorkomen dat een raam, deur of ander draai deel uit gaat zakken of aan gaat lopen. Dit uitvullen doen wij van te voren in de fabriek, dit scheelt een hoop gepiel en tijd. Een kwestie van raam erin hangen, eventueel nastellen en het sluit

Versterking in kozijnen, ramen en deuren:

In de kozijnen zitten diverse kamers, ter isolatie en om versteviging in aan te brengen. De versteviging bestaat uit stalen gegalvaniseerde koker. Roesten doet het niet omdat er geen water bijkomt en omdat het gegalvaniseerd is. In een kozijnpofiel zit bijvoorbeeld een profileerde koker van 70x20x2mm.
Voor elk merk kozijnprofiel is bekend vanaf welke hoogte er versterking nodig is, wij passen bijna overal versterking in toe.
In onze deuren gaat een koker van 58x42x3 mm met 8 meelas versterkinghoeken die de deur nog sterker maken. Lees hier meer over voordeuren

Een vlak kozijnprofiel (3037) met een koker staal versterking

Een deurprofiel (3042) met staal versterking 42x58x3mm zorgt voor een sterke deur

De staal versterking van de 3019 en 3018 kozijnprofielen zijn hetzelfde. Ook de staal versterking van het raamprofiel 3093 is te zien.

Hang en sluitwerk in ramen:

Onze draai kiep ramen worden voorzien van Maco hang en sluitwerk. Het hang en sluitwerk uit stalen stangen die door middel van hoekoverbrengers met elkaar worden verbonden. Op de hoeken zitten scharnieren die word afgedekt met kapjes.

Het raam vergrendeld in het kozijn door middel van zogenaamde paddestoel nokken die in een plaat in het kozijn grijpen en daarbij een rollende beweging maken om het vastgrijpen soepel te laten gaan. Deze rollende beweging heeft niet elk merk waardoor een raam zwaar dicht gaat of zelfs een wrikkend geluid maakt door de weerstand van ijzer op ijzer.

Plaat in het kozijn waar het draai raam in vast grijpt

De nok die in de plaat in het kozijn vast grijpt

Paddelstoel nok in het raam grijpt vast in de plaat in het kozijn met een rollende beweging - Raamgreep Aluminium Kleurig - Veelzijdig te stellen.

Wij maken elk raam veilig zonder te kijken naar politie keurmerk, u kunt er vanuit gaan dat elk raam veilig is met voldoende sluitpunten.
Het hang en sluitwerk is niet open te krijgen zonder grof geweld (bijvoorbeeld electrische ijzerzagen en slijptollen) omdat de scharnieren aan de binnenkant zitten en diverse paddestoelnokken vastgegrepen zitten in het kozijndeel. Wij zeggen daarom altijd: je kan beter het glas inslaan om binnen te komen dan dat je het raam uit het kozijn probeerd te krijgen.

Rondom zit hang en sluitwerk wat zilverkleurig is in plaats van het vaak toegepaste brons kleurige hang en sluitwerk. Het raam is op allerlei manieren te stellen: Omhoog, Omlaag, Van Boven en onder naar links of rechts, aantreksterkte paddestoelnokken, aantreksterkte an de scharnieren.

Draaikiep Beveiliging

Op elk draaikiep raam monteren wij standaard een draaikiep beveiliging (waar je bij sommige fabrikanten veel meerprijs voor moet betalen) die er voor zorgt dat het raam niet tegelijk op de open/draai stand en op de kiepstand kan komen wat ervoor zorgt dat het raam heel raar in het kozijn komt te hangen. LET OP, eruit vallen kan nooit, het is alleen om fouten in de bedienen met alle gevolgen van dien te voorkomen.

Deze draaikiep beveiliging heeft tevens de functie om het raam op de juiste manier in het kozijn te zetten zonder dat het raam van onder aan zal lopen.

De draaikiep beveiliging in tegelijkertijd een vleugelheffer die het raam op de juiste manier in het kozijn zet.

Contramal venbindingen bij T Stijlen i.p.v Puntlassen:

Om het kunststof kozijn zo veel mogelijk op hout te laten lijken gebruiken wij de zogenaamde contramal verbinding (ook wel mechanische verbinding genoemd) in plaats van de punt las ook wel V LAS genoemd. De V- las verraad eigenlijk altijd de aanwezigheid van een kunststof kozijn.

Om de T-stijl of legger aan het kozijn te monteren maken wij een sterke verbinding om de T-stijl of legger aan het kozijn vast te maken. Deze verbinding gaat door de stalen versterking van het kozijn en de t-stijl of legger door middel van bouten. De stijlverbinder zorgt ervoor dat de T-stijl of legger op zijn plaats word gehouden, niet kiert en vooral aan de voorkant op de schuine kant niet openstaat of kiert.

Hieronder foto's van verdiepte stijlen

Net al bij hout worden de stijlen op het kozijn gezet, in plaats van met een punt erin gelast

Een kruisverbinding. De stijlen recht op elkaar gezet zonder puntlasverbinding

Verdiepte of Vlakke stijlen en leggers:

De verdiepte stijlen/leggers kosten veel tijd om goed naadloos op het kozijn aan te trekken en is daarom duurder als een vlakke stijl. Een vlakke stijl valt terug ten op zichte van het kozijn en is daarom makkelijk te monteren zonder extra constucties en is daarom goedkoper.

Hieronder foto's van vlakke stijlen

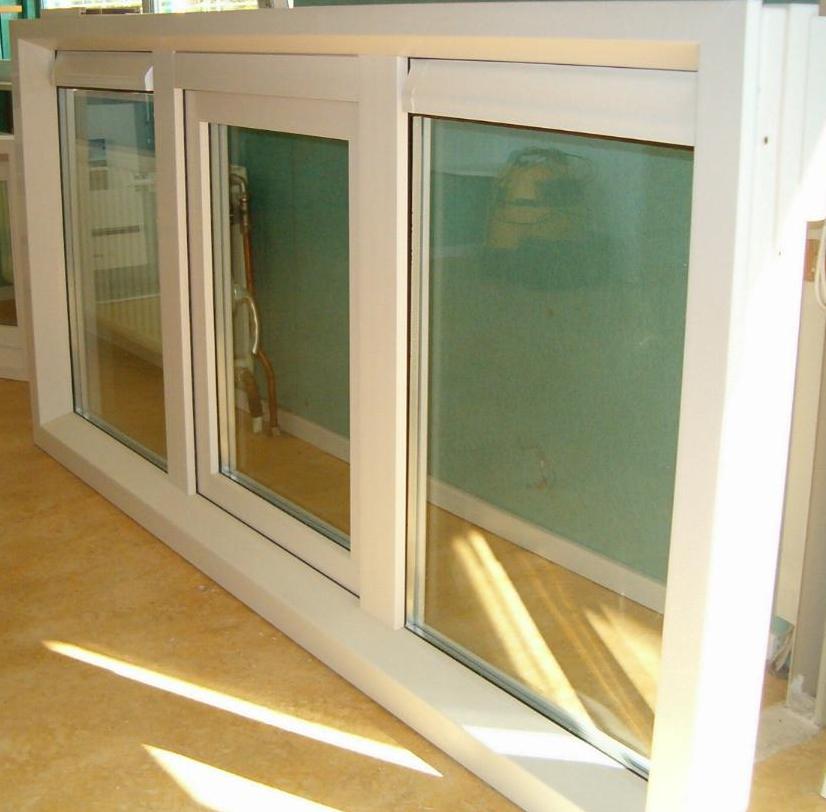

Detail van vlakke stijl in verdiept kozijn

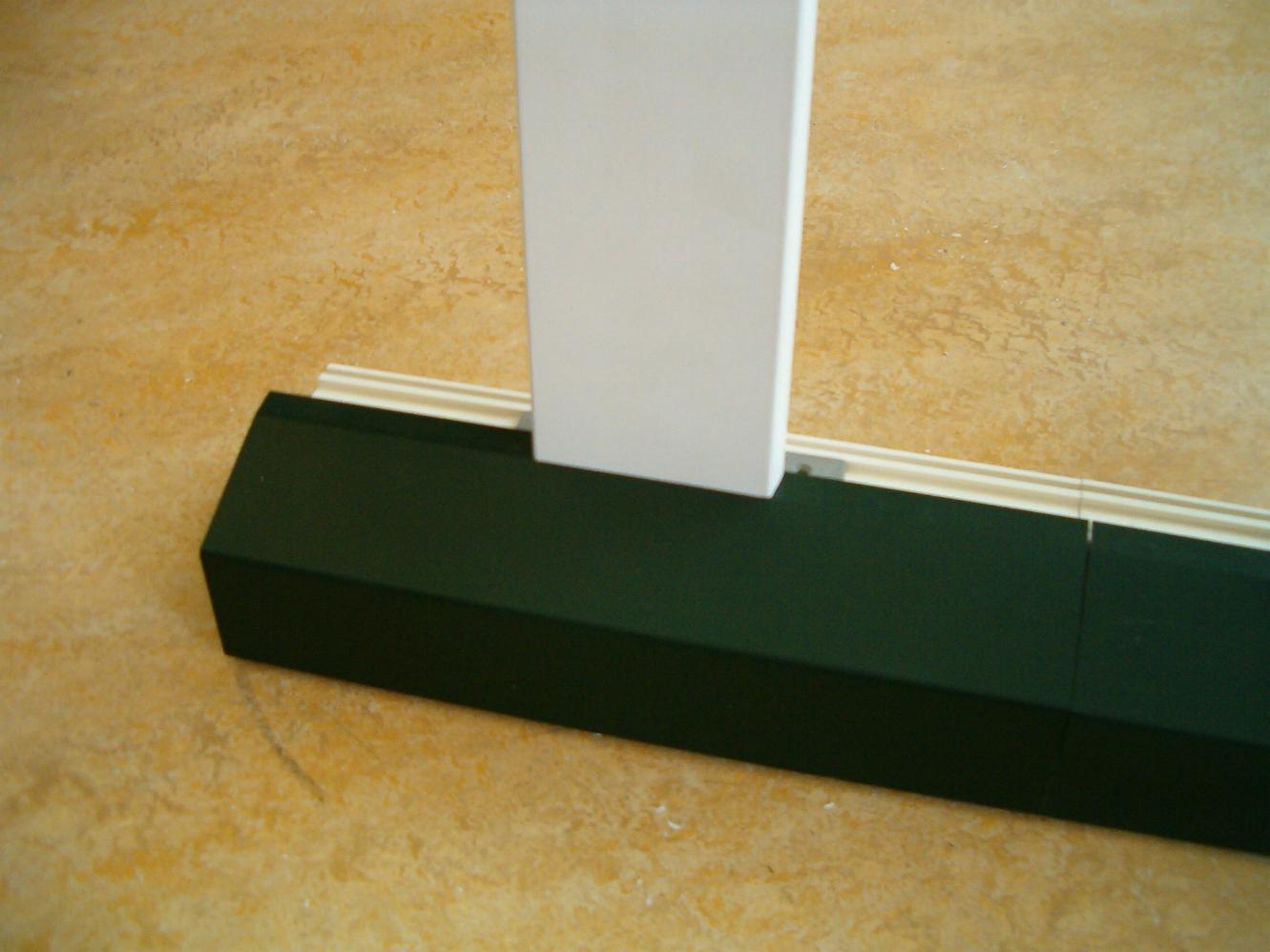

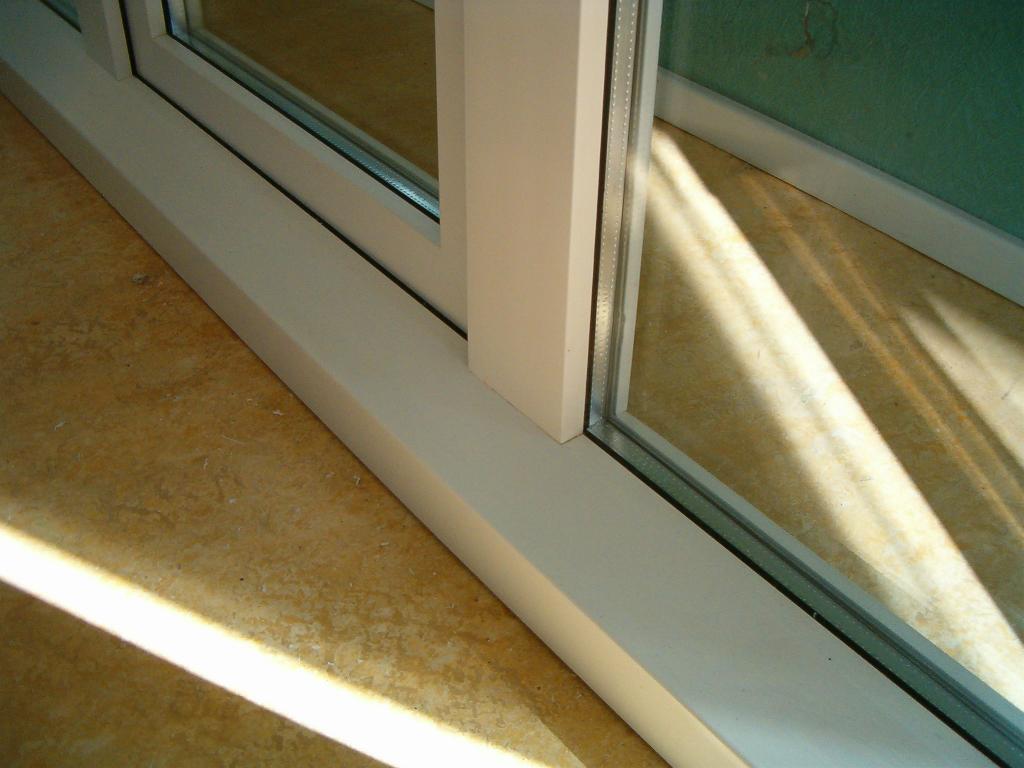

Detail van vlakke stijl op verdiept profiel

Hieronder nog eens het verschil naast elkaar

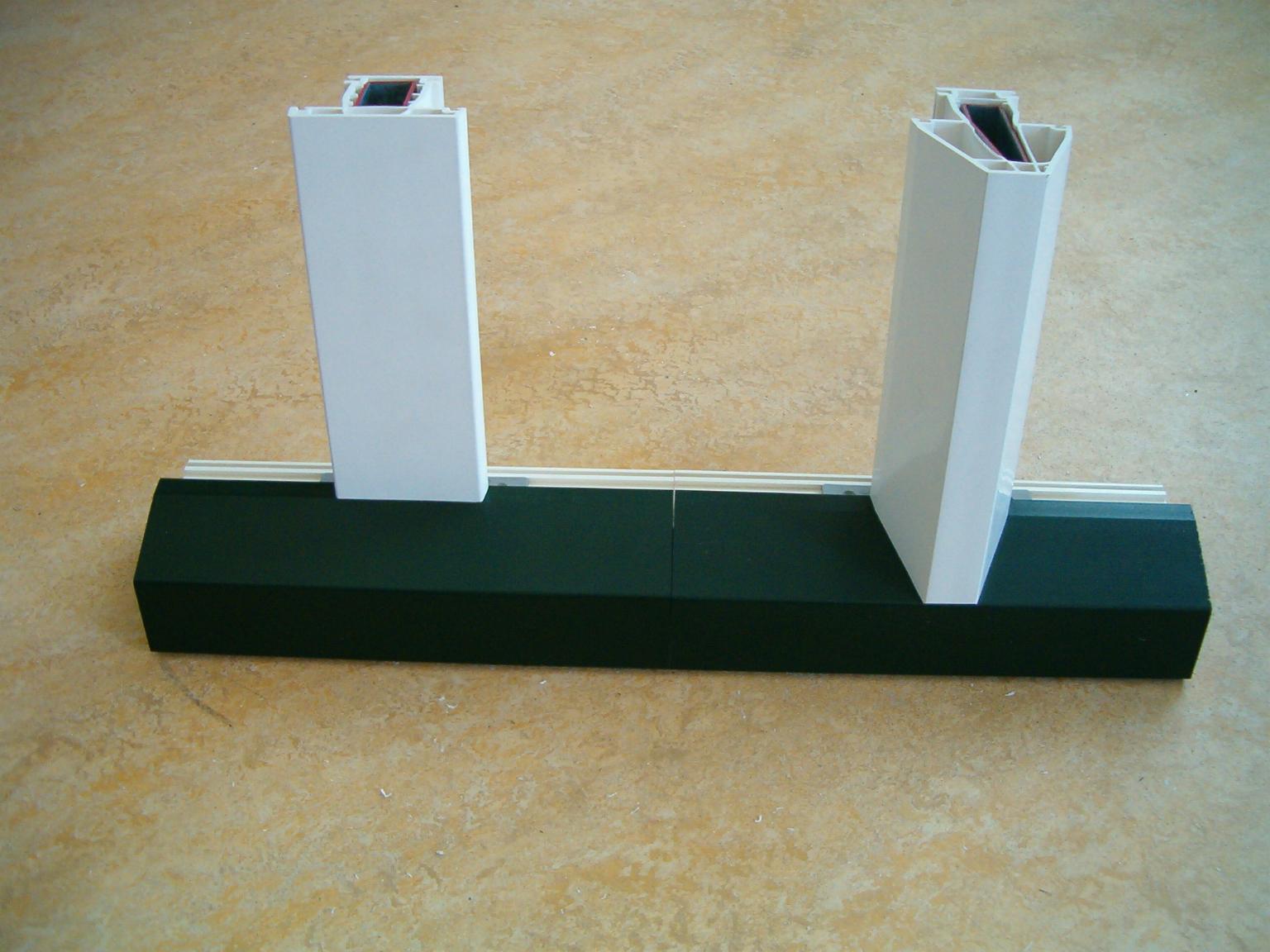

Verschil vanaf de voorkant tussen verdiepte en vlakke stijl

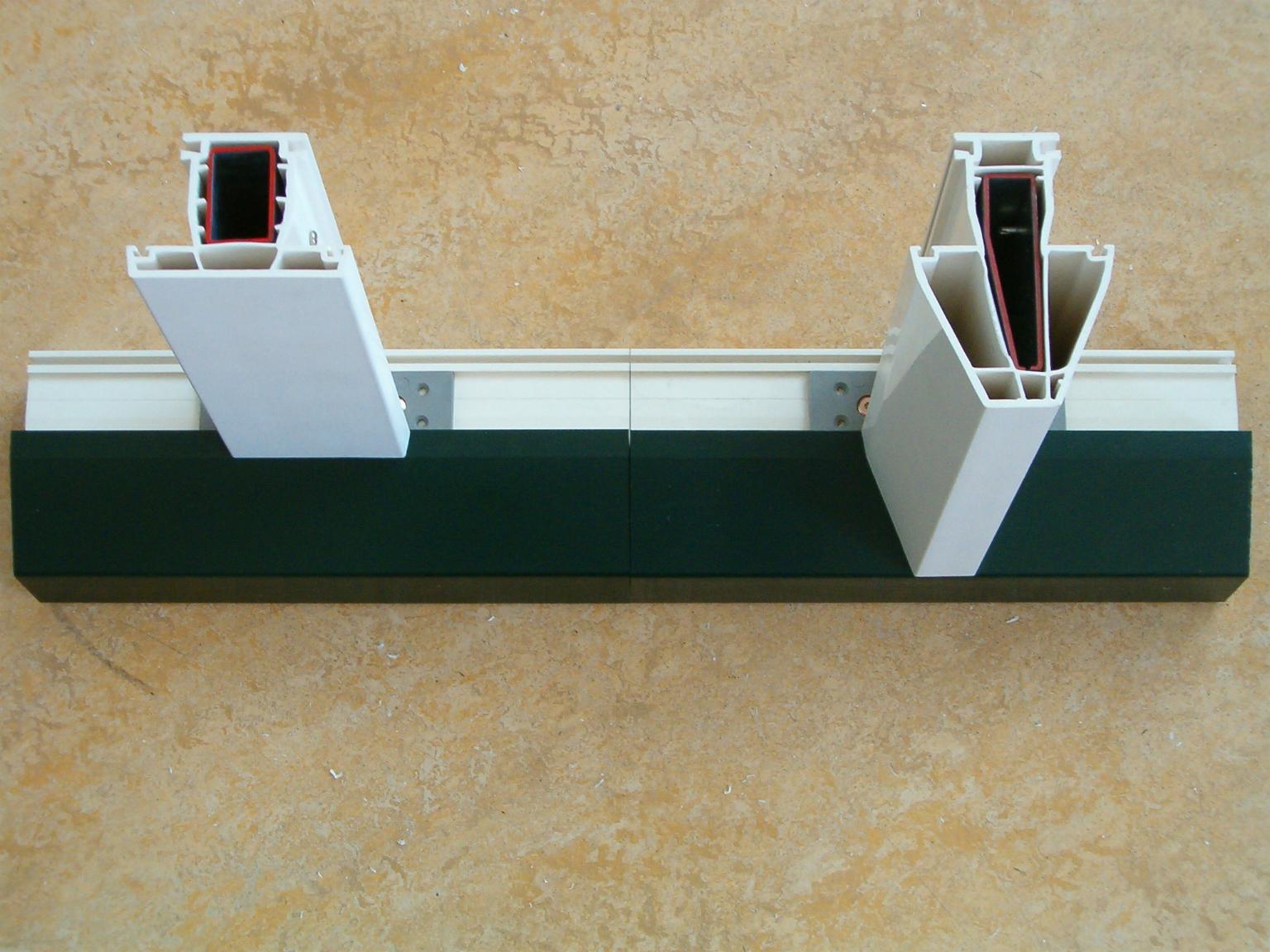

Verschil van bovenaf tussen verdiepte en vlakke stijl

Glaslatten:

Glaslatten worden in de sponning van het kozijn of het draaiende deel gemonteerd, dit is een kliksysteem wat eindeloos los en vastgemaakt kan worden. Vasttikken met een kunststof hamer om putten te voorkomen en uitwiggen met een schoon plamuurmes ipv een schroevendraaier of bijtel om putten en krassen te voorkomen. De glaslatten komen altijd aan de binnenzijde tegen inbraak en omdat het glas van binnenuit word gemonteerd. In sommige gevallen kan er gekozen worden voor een glaslat aan de buitenzijde, deze worden dan tegen inbraak vastgelijmt of gespijkerd
Onze glaslat heeft een klassieke uitstraling door het kleine randje wat erin zit en de korte diepte werking, hieronder twee details hiervan.

Detail van glaslat in een draairaam, klassiek type

Dichtings rubbers:

De rubbers van Gealan hebben een soort luchtkussen effect. Als een draaiend deel (raam of deur) sluit of het glas word vastgezet perst het luchtkussentje in waardoor tocht of water geen kans krijgt om door te dringen. Ook al is het raam of de deur niet helemaal strak dicht word toch het luchtkussentje gedeeltelijk ingedrukt.
De meeste andere kozijn merken / leveranciers gebruiken dichtings rubbers met een soort flapje dat ingedrukt word. Hieronder is het bovenstaande duidelijk gemaakt met wat foto's.

In de meeste gevallen gebruiken wij op donkere kleuren kozijn of raamprofiel donkere dichtings rubbers. Op lichte kleuren gebruiken wij zo veel mogelijk lichte (grijze) dichtings rubbers

Kozijnen Koppelen:

Hieronder staat huiskamer kozijn met borstwering, omdat er binnen een muur zat met een radiator is het kozijn in twee delen en het onderste omgekeert om van buitenaf de rabbat delen erin te zetten. De twee kozijnen zijn gekoppeld met inwendige strippen en schroeven.
Dit is ook toe te passen met bijvoorbeeld een naar buitendraaiende deur met een raam ernaast

Middelmatig detail Middelmatig detail

Kozijnen Koppelen onder bepaalde hoek:

Ook kunnen kozijnen onder een bepaalde hoek worden gekoppeld voor bv een erker of uitbouw, meer informatie vind u op de pagina Erkers Hieronder een tweetal foto's van een uitbouw onder 90 graden gekoppeld met een houten balk inwendig waartegen de kozijnen zijn vastgemaakt.

2 kozijnen onder een haakse hoek geplaast met balk ertussen, binnen sluiten de kozijnen naadloos op elkaar aan

Verhuisramen/schuiframen:

Wij maken ook de imitatie verticale schuiframen. Deze ramen schuiven niet, maar zien er net zo uit als de ouderwetse schuif/verhuisramen waarbij het onderste raam omhoog schoof langs het bovenlicht. Hierdoor is er een verspringing in de glaslijn. Op deze pagina vind u meer informatie over schuif/verhuis ramen

Ventilatie roosters:

Klik hier voor meer informatie over Ventilatie Roosters

Geen afwaterings sleuven en kapjes in het zicht:

Wij proberen de afwateringssleuven zo veel mogelijk onzichtbaar te maken door ze aan de onderkant te laten uitkomen. Soms is dit onmogelijk omdat er bv geen waterslagen of lood is waarop het water kan weglopen. Om het water optimaal weg te laten lopen is het voor sommige profielen beter dat de watersleuven aan de voorkant zitten. In de draaiende delen zijn de afwateringssleuven altijd onzichtbaar
Hieronder een verglijkje van watersleuven aan de voorkant en onzichtbaar

Dikke kitranden vermijden door goed inmeten:

Het inmeten is misschien wel het belangrijkste in het proces van het vervangen van kozijnen. Wij meten zo strak mogelijk in zodat er geen grote kieren tussen de muur en het kozijn ontstaan wat dan volgekit moet worden. De reden dat sommige fabrikanten dit doen is simpel: zekerheid dat het past.
Wanneer er wel ruimte gehouden moet worden is bij donkere kleuren op het kozijn omdat je dan rekening moet houden met uitzetting door temparatuurs verschillen

NOOIT afkitten met witte of creme kleurige kit bij het metselwerk. Dit word en grote knoeiboel op de stenen en ziet er niet uit. Het verpest het hele kozijn. Gebruik transparant, dit is ook makkelijk glad te strijken en word geen smeerboel. We blijven hierop hameren maar toch komen we het soms nog tegen.

Nooit met creme of witte kit afkitten bij het metselwerk

NOOIT DOEN

Schrootjes, paneel of rabbat vullig als dichte panelen of als borstwering:

Wij gebruiken oa kunststof schrootjes (ook in alle kleuren en met houtnerfmotief) van 10cm per schrootje voor oa.
- Borstweringen in kozijnen
- Borstweringen in deuren
- Kozijnen waar geen glas in hoeft/kan maar toch dicht moet zijn

Onderhoudsvrij:

Even een doek eroverheen met ramen lappen en klaar

Kunststof kozijnen zijn onderhoudsvrij, dit moet niet te letterlijk worden genomen, met onderhoudsvrij word met name bedoeld dat er niet meer geverft hoeft te worden. Schoonmaken moet je het toch omdat er vuil op komt, dit kan worden schoongemaakt tijdens het ramen lappen met sop en beslist niet met een schurend of bijtend middel. Om de kozijnen gemakkelijker te kunnen schoonhouden kunt u autowax gebruiken. U kunt dit gewoon opbrengen zoals op een auto en het geeft uw kozijnen een extra beschermlaag tegen vuil en weersinvloeden.
Het smeren van het hang en sluitwerk is ook van belang, alle bewegende deeltjes en

de stangen in de ramen en deuren invetten met bijv. WD40, dit is in alle doe het zelf en ijzerwaren zaken te koop.
